Bei Qubo haben die vertikalen Paneele und die Arbeitsplatten dieselbe Stärke: 25 mm Melamin, hier wie dort. Was aufrecht steht und was flach liegt, kommt aus demselben Werkstoff und derselben Dicke; nur die Kante unterscheidet sich, 2 mm ABS auf der Platte, 1,5 mm am Paneel. Für ein Schweizer Bauleitungsprotokoll ist das eine angenehme Zeile: eine Materialangabe deckt den ganzen Korpus ab, und die Endwange mit ihren 2,5 cm ist dasselbe Paneel in anderer Rolle.

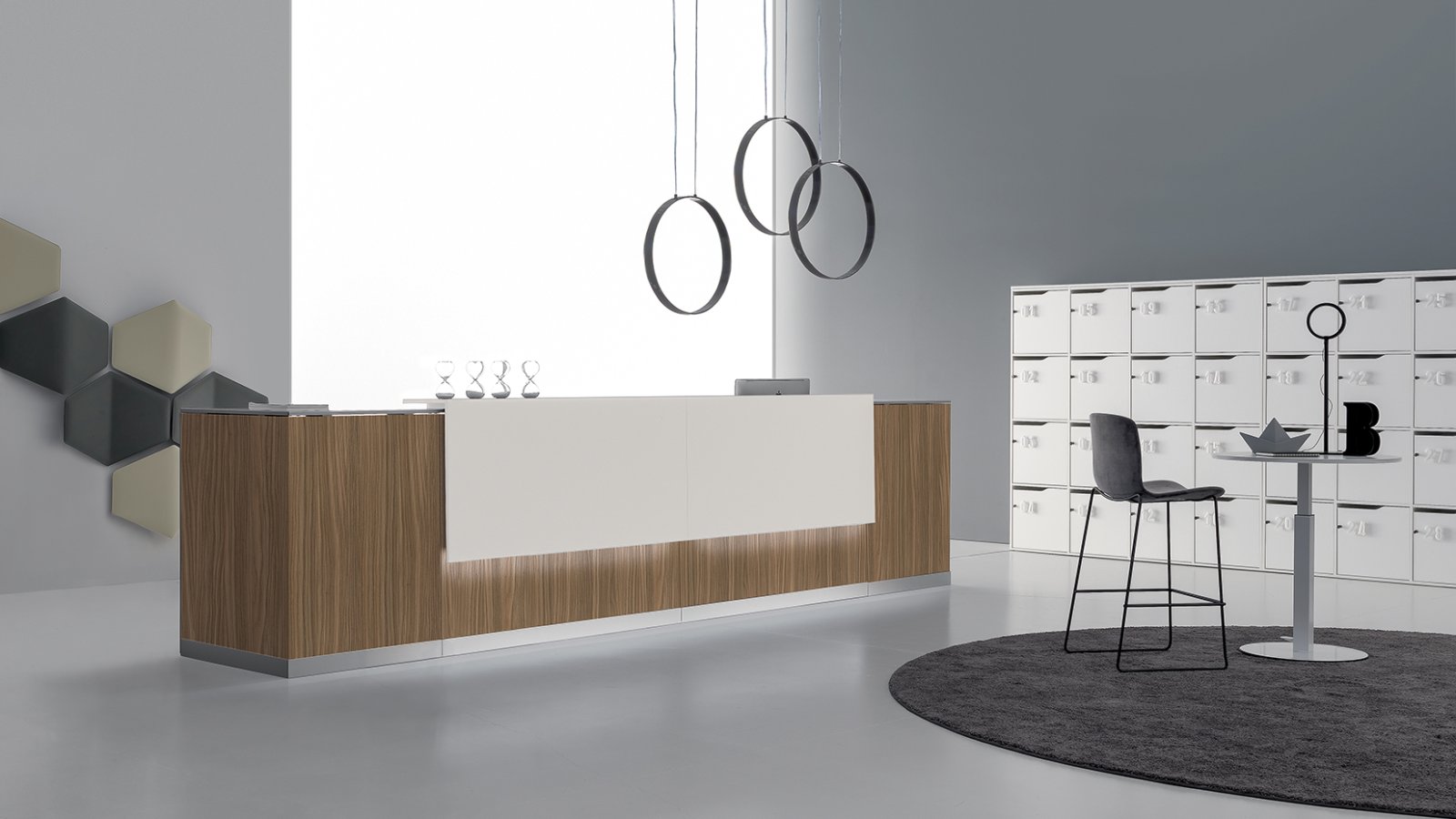

Daraus baut Antonio Morello seit 2012 Empfangstresen in sechs Breiten von 86 bis 206 cm, 84 cm tief und 112,5 cm hoch, mit einem 90°-Eckmodul mit zwei Anschlüssen, rechts- oder linksseitigen Endmodulen und einem Modul mit Konversationsplatte auf 74 cm für sitzende Besucher. Das Top ist 18 mm stark und 28 cm tief; das optionale Empfangstop misst 120, 140 oder 160 cm. Sechs vordefinierte Kompositionen laufen unter je einem Code, bis 487 cm Gesamtlänge. Sockel aus eloxiertem Aluminium, LED-Leiste mit Touch-Dimmer und Kabelkanäle aus gekantetem Blech sind Optionen. Elf Melaminoberflächen, ein glänzendes weisses Laminat für das Top, Garantie von 8 Jahren laut DVO.
La Mercanti liefert zur Qubo-Offerte die Materialzeile für das Bauleitungsprotokoll gleich mit: Stärke, Kante und Oberfläche je Bauteil, so wie es die Bauleitung in Zürich oder Basel abheften will. Büros, Hotels und andere Empfangsbereiche nutzen dieselbe Serie in anderer Komposition.
Technische Informationen auf Basis der vom Hersteller angegebenen Daten.
Modell: Qubo, DVO Office (Code DV703) — Design Antonio Morello, 2012.
Typ: modulares Empfangstresen-System aus vertikalen und horizontalen Elementen, Arbeitsplatten und integriertem Zubehör.
Versionen laut Preisliste: gerades Modul in sechs Breiten; 90°-Eckmodul mit zwei Anschlüssen (nicht als Endelement einsetzbar); 90°-Endmodul rechts oder links; Modul mit Konversationsplatte (barrierefrei) mit eigenen Seitenwangen; vordefinierte Kompositionen 1 bis 6; Empfangstop, Sockel, LED-Leiste, Kabelführung und Mehrzweckbox als Optionen. Von DVO genannte Einsatzbereiche: Büros, Hotels und Empfangsbereiche.
Gerade Module: B 86 / 106 / 126 / 146 / 166 / 206 cm × T 84 cm × H 112,5 cm; das Modul 206 ist nicht in Nussbaum und Eiche dunkel erhältlich.
Eckmodule: 90°-Ecke B 84 cm; 90°-Endmodul B 84 × T 85 cm, rechts oder links; Rückwand für die Ecke 84 × 84 cm.
Modul mit Konversationsplatte: B 100 / 140 cm × T 115 cm × H 74 cm, mit eigener Endwange und oberer Wange.
Vordefinierte Kompositionen: sechs Kompositionen unter je einem Code; Komposition 3 wird rechts oder links bestellt, Komposition 5 ist seitenneutral und erreicht 487 cm Gesamtlänge.
Platten und Paneele: Arbeitsplatte Melamin 25 mm mit ABS-Kante 2 mm, Kabeldurchlässe optional; vertikale Paneele Melamin 25 mm mit ABS-Kante 1,5 mm; Rückwand B 86-206 × H 110 cm, Stärke 2,5 cm; Endwange Stärke 2,5 cm.
Top: Tresentop Melamin 18 mm mit ABS-Kante 1,5 mm, Tiefe 28 cm; in der Version Laminat Weiss glänzend zweifarbige Kante Weiss/Aluminium aus PMMA 1,5 mm. Empfangstop optional B 120 / 140 / 160 × T 32,5 × H 74 cm.
Struktur: Säule und Zwischenfuss aus Metall, Vierkantprofil 50 × 50 mm, H 71,5 cm, in Weiss RAL 9016, Aluminium RAL 9006 oder Anthrazit RAL 7016; Sockel optional aus L-förmig stranggepresstem, eloxiertem Aluminium, H 8 cm; Stellfüsse +10 mm.

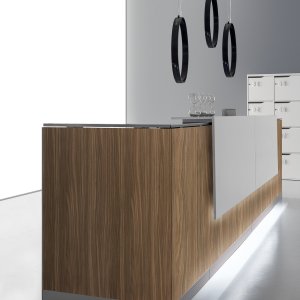

Beleuchtung: LED-Leiste unter dem Top, 55 cm, mit Touch-Bedienung (Ein/Aus/Dimmer) auf einer Seite und 1,9 m Kabel zum Netzteil; LED-Leiste für das Empfangstop 120 / 140 / 160 cm mit Netzteil; Netzteil-Kit 15 W, Eingang 100-240 V, mit Schalter.
Kabelführung: Kabelkanal aus gekantetem Blech je Modul, Kanalpaar für das Eckmodul, Mehrzweckbox 35 × 24 × 35 cm; Kabeldurchlässe in der Platte auf Anfrage.
Oberflächen: M1 Weiss, Hellgrau, Eiche hell, Eiche natur, Nussbaum, Eiche dunkel; M2 Soft Touch Weiss matt, Taupe, Graphit, Grün matt, Schwarz matt; L Laminat Weiss glänzend für das Top; Empfangstop zusätzlich in Umbra; Metall in Weiss, Aluminium oder Anthrazit.
Von DVO auf dem Datenblatt genannte Zertifizierungen: CAM/GPP, GREENGUARD UL 2818, CARB Phase 2, FSC C109826, UNI EN 15372:2023.
Garantie: 8 Jahre, laut Angabe von DVO.
Planung: im Konfigurator pCon.planner verfügbar.
Hersteller: DVO Office, Roveredo in Piano (Pordenone), Italien.
La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in der ganzen Schweiz.
Dokumente und Kataloge
Teilen Sie uns mit, welche Oberflächen Sie beurteilen möchten
Häufige Fragen
Wie lang darf eine Qubo-Komposition werden?
Die vordefinierte Komposition 5, eine U-Form mit seitenneutralem Aufbau, erreicht 487 cm Gesamtlänge; Komposition 3 wird rechts oder links bestellt. Darüber hinaus wird Qubo Modul für Modul geplant, mit geraden Elementen von 86 bis 206 cm auf Vierkantsäulen 50 × 50 mm.
Kann das Eckmodul von Qubo eine Theke abschliessen?
Nein. Das 90°-Eckmodul ist 84 cm breit, hat zwei Anschlüsse und ist laut DVO-Preisliste nicht als Endelement einsetzbar. Den Abschluss übernimmt das 90°-Endmodul mit 84 × 85 cm, rechts oder links, oder die 2,5 cm starke Endwange.
Was gehört zur Kabelführung von Qubo?
Ein Kabelkanal aus gekantetem Blech je gerades Modul, ein Kanalpaar für das Eckmodul, auf Wunsch Durchlässe in der Arbeitsplatte und eine Mehrzweckbox mit 35 × 24 × 35 cm auf der Bedienerseite. Die LED-Leiste erreicht ihr Netzteil mit einem 1,9 m langen Kabel.
Welches Empfangstop gibt es für Qubo?
Ein optionales Top mit 120, 140 oder 160 cm Breite und 32,5 cm Tiefe, in derselben Oberfläche wie der Tresen oder im Kontrast, zusätzlich in Umbra. Darunter kann eine LED-Leiste mit eigenem Netzteil montiert werden. Auf Modulen unter 120 cm ist es nicht vorgesehen.
Wie lange gilt die Garantie auf Qubo?
DVO Office nennt auf dem Datenblatt von Qubo 8 Jahre. La Mercanti legt dem Auftrag die Unterlagen bei, darunter die vom Hersteller genannten Zertifizierungen CAM/GPP, GREENGUARD UL 2818, CARB Phase 2, FSC C109826 und UNI EN 15372:2023.
So schreiben Sie Qubo ins Leistungsverzeichnis
Ein Empfangstresen Qubo von DVO Office lässt sich in fünf Positionen ausschreiben, ohne dass eine Angabe offen bleibt: der Weg vom Grundriss zum Leistungsverzeichnis mit La Mercanti.
Komposition oder Module festlegen
Nennen Sie im Leistungsverzeichnis entweder die Nummer der vordefinierten Qubo-Komposition oder die Liste der geraden, Eck- und Endmodule mit Breite.
Barrierefreies Modul als eigene Position
Führen Sie das Qubo-Modul mit Konversationsplatte, 100 oder 140 cm, mit eigener Endwange und oberer Wange als separate Position auf.
Oberflächen je Bauteil angeben
Schreiben Sie für Qubo drei Oberflächen aus: Paneel, Arbeitsplatte und Top, jeweils mit Kürzel M1, M2 oder L.
Optionen einzeln ausschreiben
Empfangstop, LED-Leiste, Sockel, Kabelkanäle und Mehrzweckbox von Qubo stehen als Einzelpositionen, damit die Bauleitung sie streichen oder bestätigen kann.
Nachweise von La Mercanti anfordern
La Mercanti liefert zum Qubo-Leistungsverzeichnis die von DVO genannten Zertifizierungen und die Garantieangabe als Beilage.
