Funny Sat — die Halbkugel, die als flaches Paneel geboren wird

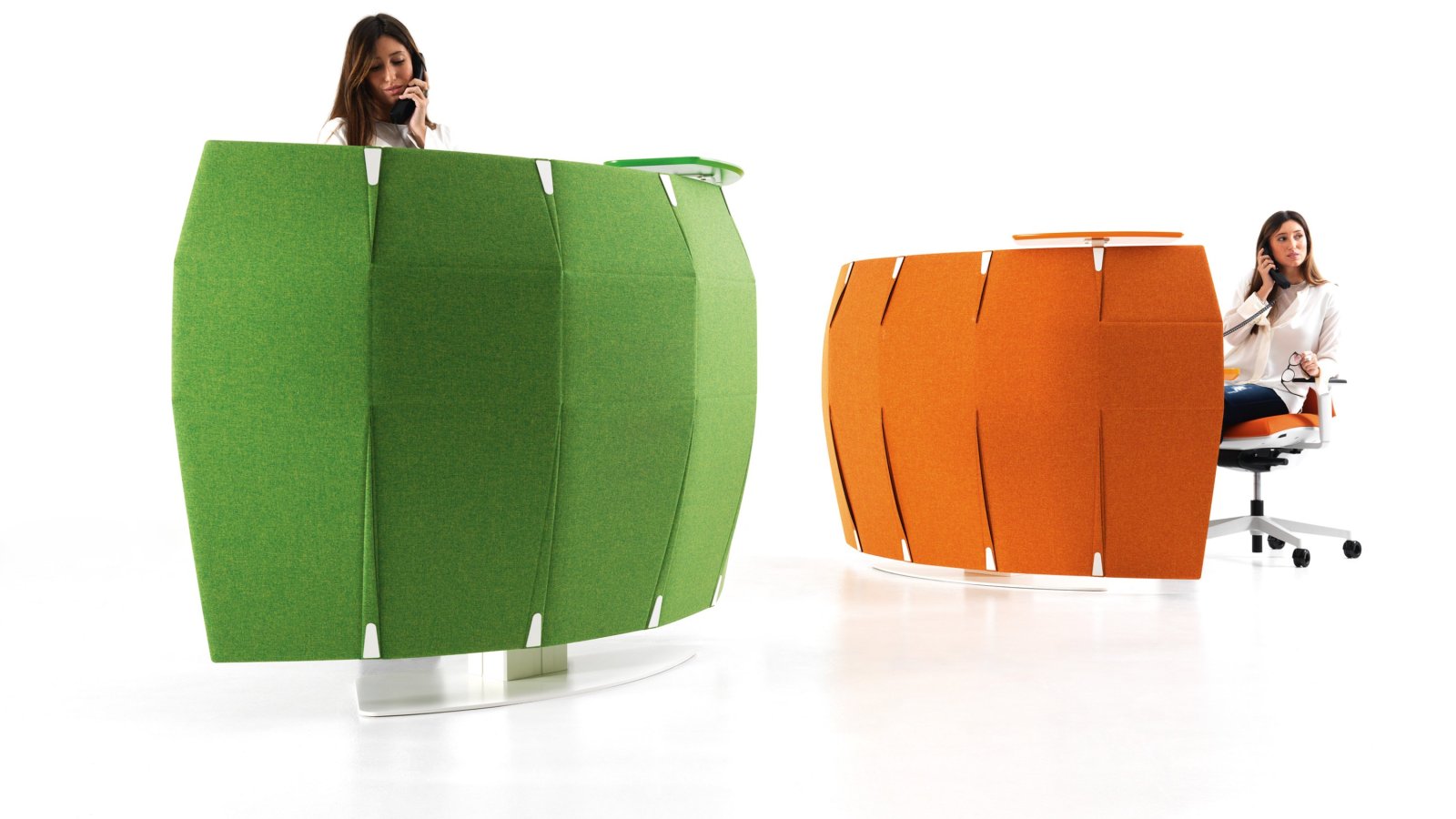

Die eigentliche Konstruktionsleistung der Funny Sat sieht man erst, wenn man weiss, wie sie entsteht: Das Frontpaneel wird flach thermogeformt — nur so bleibt das Gewebe frei von Falten und Blasen — und erst danach zur Halbkugel geschlossen. Möglich machen das dreieckige Prägungen in zwei Rastern: kurze mit 260 mm Länge und 9 Grad Neigung im oberen Bereich, lange mit 560 mm und 5 Grad unten, dazu gerundete Kannelierungen von 3 mm Tiefe. Positiv- und Negativdreiecke werden übereinandergelegt, die Bohrungen fluchten, zwei Metallplatten schliessen den Kraftschluss: Aus der Fläche wird Raum.
IVM Office fertigt den Tresen in Lissone; entworfen hat ihn Stefano Bigi, die Form ist als EU-Geschmacksmuster eingetragen. Das Paneel absorbiert Schall und besteht durchgängig aus PET, die Platte in Zementoptik sitzt auf einem FSC-zertifizierten Träger, als Basis stehen ein fester Stahlfuss oder eine LINAK-Säule mit 75 bis 115 cm Hub bereit. La Mercanti zeigt die Theke gern Ingenieuren: Wer Präzision an der Prägung misst statt am Prospekt, hat hier ein Objekt, das die Prüfung besteht.
Technische Informationen auf Basis der vom Hersteller angegebenen Daten.
Kollektion: Funny Sat, Modell Welcome
Hersteller: IVM Office, Lissone (Italien)
Design: Stefano Bigi
Designschutz: eingetragenes EU-Geschmacksmuster Nr. 003659648-0001, hinterlegt am 19.01.2017
Frontpaneel: halbkugelförmig, schallabsorbierend, Monomaterial 100% PET; thermogeformtes Dreischicht-Sandwich — Gewebe 100% FR-Polyester (Trevira CS), 470 g/lfm, Kern 12 mm Polyesterfaser; Brandverhalten Klasse 1 (Italien); dreieckige Prägungen 260 mm/9 Grad und 560 mm/5 Grad, Kannelierungen 3 mm
Platte: Melaminharzbeschichtung in Zementoptik, 30 mm, kratzfest und blendfrei, ABS-Kanten gerundet; Träger mit FSC-Zertifizierung, konform mit den vom Hersteller erklärten UNI-Normen

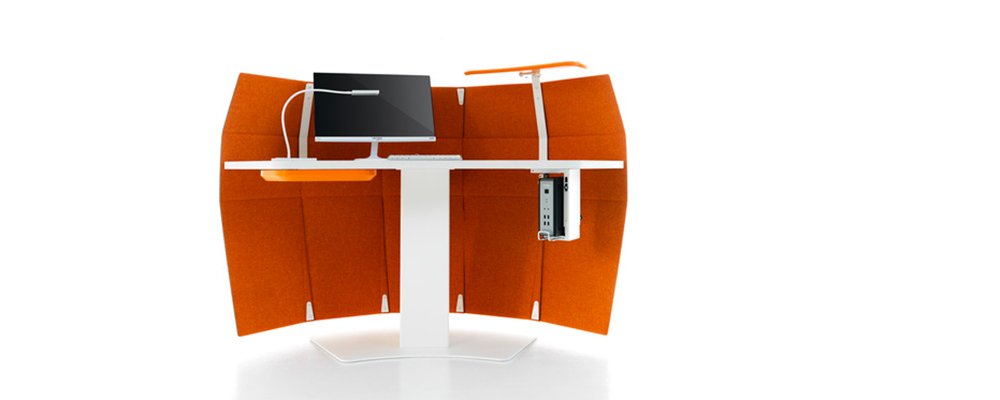

Basen: fester Fuss aus Stahlrohr 200×150×4 mm, Weiss matt RAL 9016, Filzgleiter; oder motorisierte LINAK-Säule, Plattenhöhe 75-115 cm, Soft-Start/Stopp, 0,1 W Standby
Zubehör: ein oder zwei Welcome-Ablagen (18 mm MDF, matt lackiert: Orange, Grün, Hellblau, Sand); Schwenkschublade 40 mm MDF mit Schloss; CPU-Halter Slim (12 kg) oder Big (15 kg)
Paneelfarben: Grün, Orange, Sand
Abmessungen: Front 164 cm, Seite 85 cm, Höhe 110/115 cm; Platte 164×92 cm
Unterlagen: Herstellerdokumentation auf Anfrage über La Mercanti
La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in der ganzen Schweiz.
Dokumente und Kataloge
Teilen Sie uns mit, welche Oberflächen Sie beurteilen möchten
Häufige Fragen
Warum wird das Paneel flach gefertigt und nicht gleich rund?
Weil Gewebe auf einer gekrümmten Form Falten und Blasen wirft. IVM formt das Sandwich deshalb flach und legt die Krümmung als Geometrie an: Dreiecksprägungen, deren Bohrungen beim Schliessen fluchten und mit Metallplatten fixiert werden. Die Präzision steckt im Werkzeug, nicht in der Nacharbeit.
Woraus besteht das schallabsorbierende Sandwich?
Aus einem einzigen Werkstoff in drei Lagen: Trevira-CS-Gewebe mit 470 g/lfm auf beiden Seiten, dazwischen 12 mm Polyesterfaser — alles PET, Brandverhalten nach italienischer Einstufung Klasse 1. Der Hersteller nennt es hohe Schallabsorption; Zahlenwerte, die er nicht deklariert, nennen wir auch nicht.
Welche Masse muss der Grundriss vorsehen?
164 cm Front, 85 cm Tiefe, 110 cm Höhe — 115 cm mit Welcome-Ablage. Die geformte Platte misst 164×92 cm. Der Tresen ist freistehend und steht auf Filzgleitern: kein Bauanschluss, nur bei der motorisierten Version eine Steckdose.
Wie funktioniert die Schwenkschublade?

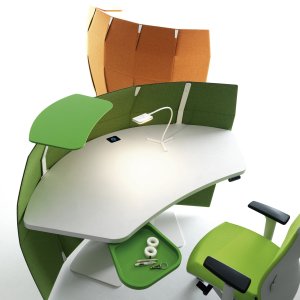

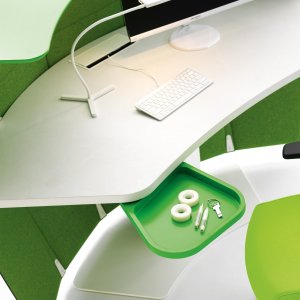

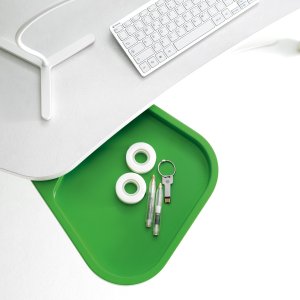

Sie gleitet nicht, sie dreht: ein Metallstift mit Teflonbuchse führt die 40-mm-MDF-Schublade in einer ruhigen Rotation, mit Anschlag in Offen- und Schliessstellung und einem Schloss mit weiss beschichteter Zamak-Kappe. Rechts- oder Linksmontage nach Wahl.
Ist die Form der Funny Sat geschützt?
Ja — als eingetragenes EU-Geschmacksmuster Nr. 003659648-0001, hinterlegt am 19. Januar 2017 durch IVM S.p.A. Zusammen mit der Namensnennung des Designers Stefano Bigi ist die Herkunft des Entwurfs lückenlos dokumentiert.
Den Empfang als Ingenieurprojekt planen
Fünf Schritte, um die Funny Sat in ein Schweizer Büro zu integrieren — mit der gleichen Sorgfalt, die ihr Paneel vorlebt.
Prüfen Sie die Wege, nicht nur die Fläche
Zeichnen Sie 164 mal 85 cm in den Grundriss und kontrollieren Sie Türradien und Fluchtwege. Ein freistehender Tresen gibt Ihnen die Freiheit, die Position zu korrigieren — nutzen Sie sie vor der Lieferung, nicht danach.
Wählen Sie die Basis über den Betrieb
Feste Besetzung: Stahlfuss. Geteilter Empfang oder Steh-Sitz-Wechsel: LINAK-Säule, 75 bis 115 cm, Bedienung über versenkte Tasten. Die Entscheidung fällt einmal — im Betrieb merkt man nur die richtige.
Definieren Sie die Gastseite
Die Welcome-Ablage — 55 auf 30 cm, matt lackiert — wird bei der Montage rechts oder links gesetzt. Legen Sie die Seite dort fest, wo Besucher tatsächlich ankommen, und die Ablage wird benutzt statt umrundet.
Ordnen Sie die Technik unter der Platte

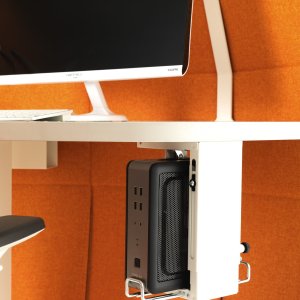

Rechner an den CPU-Halter, Kabel auf die Arbeitsseite, eine Steckdose hinter dem Tresen. Der Empfang bleibt von der Besucherseite her ein Objekt — keine Technik im Blickfeld, nichts auf dem Boden.
Bemustern Sie unter Ihrem Licht
Grün, Orange und Sand wirken unter jeder Beleuchtung anders; IVM verweist selbst auf physische Muster. Beurteilen Sie die Farben im eigenen Eingang zur üblichen Tageszeit — dort, wo der Tresen später steht.
