Ares Line

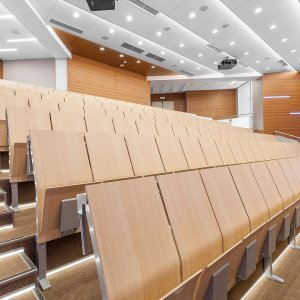

Ein Hörsaal auf Stufen stellt eine Frage, die auf ebenem Boden nie auftaucht: Wie hoch ist die Rückenlehne, wenn hinter ihr jemand dreissig Zentimeter höher sitzt? Beim E5000 ist die Antwort Teil des Systems — auf Stufen ändert sich die Rückenlehnenhöhe je nach Stufenhöhe, und die Werkzeichnungen decken drei Fälle ab: Stufen bis 10 cm, bis 24 cm und von 24 bis 50 cm.
Das ist mehr als eine Bemassungsfrage. Es entscheidet, ob die Reihen von hinten als ruhige Linie gelesen werden oder als Treppe aus Lehnen unterschiedlicher Höhe, und es betrifft die Sichtlinie zum Rednerpult ebenso wie die Akustik der Rückwand. Ausserhalb der Stufen gelten dieselben Prinzipien: gerade Aufstellung, Bogen mit mindestens 500 cm Radius oder geneigter Boden.
Getragen wird alles vom selben Bauteil: dem Balken aus eloxiertem Aluminium mit durchgehenden Nuten, der Ständer, Platten und Füsse ohne vorgegebene Bohrungen aufnimmt, mit einem Platzabstand ab 51 cm. La Mercanti liefert E5000 mit Mustern und vollständiger Ausführungsliste vor der Bestellung.
Technische Informationen auf Basis der vom Hersteller angegebenen Daten.
Kollektion: E5000
Hersteller: Lamm — Lamm S.p.A., Italien
Entwurf: Orlandini Design
Was es ist: ein durchgehendes, integriertes System aus Sitzen und Tischen, zusammensetzbar in gerader Linie, im Bogen, auf Stufen oder auf geneigten Böden; eine Weiterentwicklung des Systems E4000, dessen wesentliche Merkmale es übernimmt
Die drei Ausführungen: feste Schreibplatte · klappbare Schreibplatte · klappbare Schreibplatte mit Armlehnen (Armlehnen nur bei dieser Ausführung)

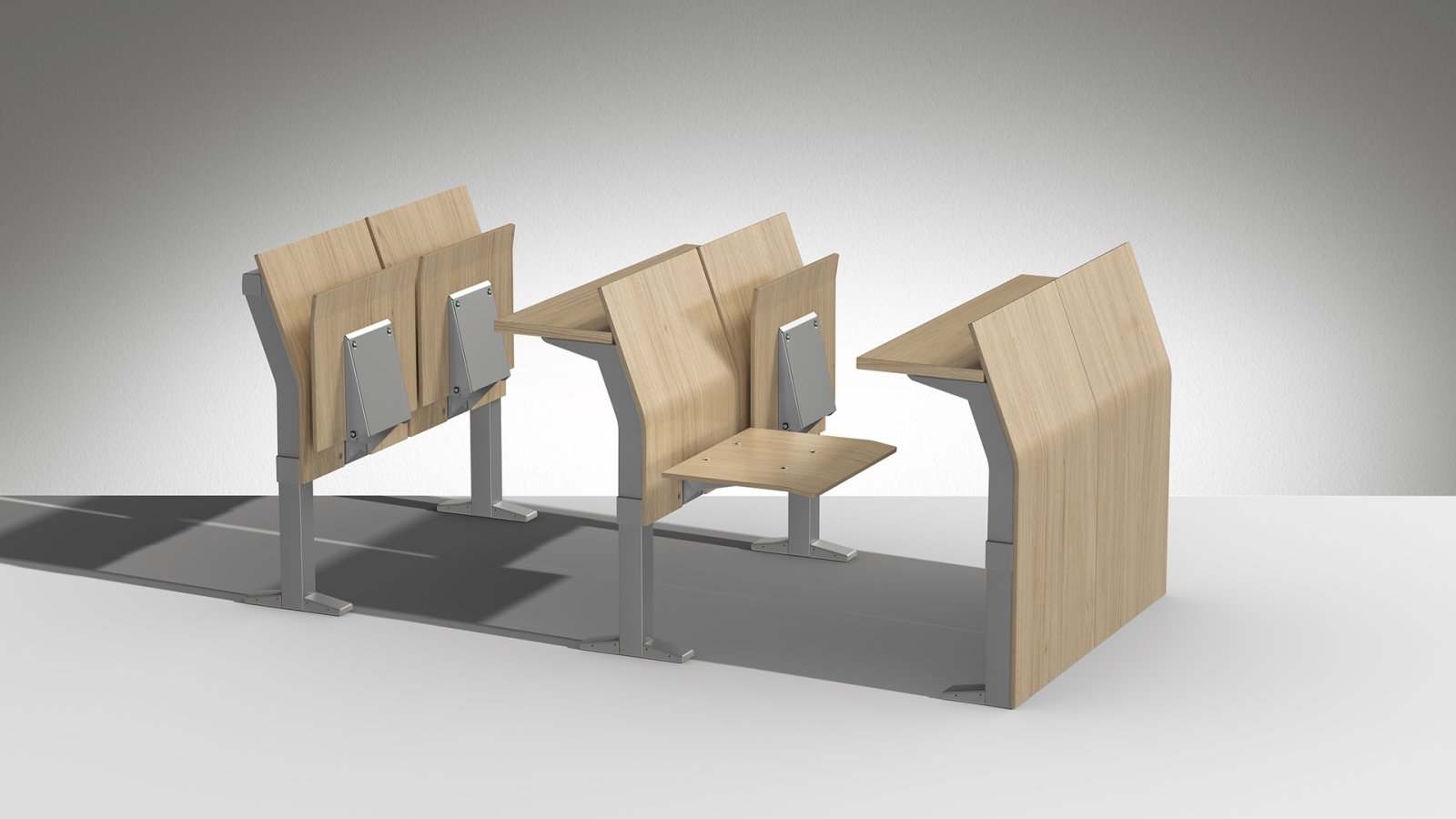

Die drei Bankarten: erste Reihe, mit klappbarer oder fester Schreibplatte; Zwischenreihe, mit klappbarer oder fester Platte und Klappsitz; letzte Reihe, nur mit Klappsitz
Struktur: Trägerbalken aus eloxiertem Aluminium-Strangpressprofil in Schwarz oder Silber; obere und untere Stange mit gerundetem Quadratquerschnitt, mit inneren Rippen und äusseren Nuten, die Ständer, Platten und Füsse ohne vorgegebene Bohrungen aufnehmen; Ständer aus gepresstem und lackiertem Stahlblech; Füsse aus gepresstem Stahlblech für die Bodenbefestigung vorbereitet, mit Abdeckungen aus Technopolymer in Silber oder Schwarz; die Füsse am Reihenanfang und Reihenende liegen stets in einer Linie mit den Ständern; Epoxid-Polyester-Beschichtung kratzfest und korrosionsbeständig, halbmatt Silber oder halbmatt Schwarz RAL 9005. In der Ausführung mit fester Platte hat die Bank keine obere Querstange; die Platte ruht auf lackierten Metallwinkeln
Masse und Geometrie: einstellbarer Platzabstand, mindestens 51 cm; in den Zeichnungen der Ausführung mit Armlehnen ist ein Abstand von 57 cm angegeben; Mindestradius im Bogen 500 cm; bemasste Zeichnungen für Stufen bis 10 cm, bis 24 cm und von 24 bis 50 cm. Bei Stufeninstallationen ändert sich die Rückenlehnenhöhe je nach Stufenhöhe
Klappbare Schreibplatte: versenkbar, mit Antipanik-Bewegung und verlangsamtem, gedämpftem Schliesssystem (Patent Pending), das die Platte kontrolliert und leise von der Gebrauchs- in die Ruhestellung führt; Platte aus HPL-doppelbeschichteter Spanplatte in Buche, Eiche, Grau-Eiche, Eukalyptus, Graphit, Silber oder Schwarz, ABS-Kante im Ton, 14 mm stark, 45 × 30 cm (grössere Tiefe auf Anfrage); Halterungen und Führungen aus Technopolymer; auf dem durchgehenden Strangpressbalken befestigt, auch im Bogen
Feste Schreibplatte: HPL-doppelbeschichtete Spanplatte in denselben Ausführungen, ABS-Kante mit gebrochenen Kanten, 30 mm stark, 30 cm tief (grössere Tiefe auf Anfrage)
Blenden der ersten Reihe: einzelne senkrechte Blenden bis zum Boden, für gerade und gebogene Aufstellungen: Mehrschichtplatte mit HPL-Doppelbeschichtung in Buche, Eiche, Grau-Eiche, Eukalyptus, Graphit oder Silber, oder Mehrschichtplatte in Buche oder Eiche mit klarer Polyurethanlackierung, blendfrei, rutschhemmend und kratzfest
Sitze und Rückenlehnen: Mehrschichtplatte mit HPL-Finish, Buche oder Eiche mit klarer Polyurethanlackierung, oder gepolstert mit serienmässig verstärkter Polsterung: Rückenlehne mit innerem Mehrschichtträger und formstabilem, schwer entflammbarem Polyurethanschaum, Sitz aus Kaltschaum-Polyurethan; Polsterungen CertiPUR®-zertifiziert. Klappsitzmechanik mit gedämpfter automatischer Rückstellung
Zubehör: Armlehnen mit lackiertem Rohr- und Stahlblechgestell und Auflage aus massiver Buche oder Eiche oder gepolstert (nur Ausführung mit Klappplatte); Ablagekorb aus 2 mm Stahlflachmaterial; Reihenverbindungsstange für Aufstellungen ohne Bodenbefestigung; Platznummerierung; Reihenkennzeichnung; Vorbereitung für Elektrifizierung und Datenverkabelung, Steckdose auf Anfrage
Materialien und Prüfungen: Holzbauteile mit geringer Formaldehydemission; Prüfungen nach europäischen Normen; technische Dokumentation Rev. 2 vom 06/2024
Vom Hersteller nicht angegeben: Belastungswerte, Garantiebedingungen, Lieferzeiten und Verweise auf einzelne Normen
La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in der ganzen Schweiz.
Dokumente und Kataloge
Häufige Fragen
Welche Stufenhöhen sind dokumentiert?
Drei Fälle: bis 10 cm, bis 24 cm und von 24 bis 50 cm. Für jeden gibt es bemasste Zeichnungen, und zwar für alle drei Ausführungen der Bank.
Warum ändert sich die Rückenlehnenhöhe?
Weil die dahinterliegende Reihe höher sitzt. Der Hersteller gibt ausdrücklich an, dass bei Installationen auf Stufen die Höhe der Rückenlehne je nach Stufenhöhe variiert — das ist eine Systemeigenschaft, keine Sonderanfertigung.
Und wenn der Boden schräg statt gestuft ist?
Auch das ist vorgesehen: die Aufstellung kann gerade, im Bogen, auf Stufen oder auf geneigtem Boden erfolgen. Die Balken bleiben dieselben.
Ändert sich dabei der Platzabstand?
Nein. Der Abstand ist ab mindestens 51 cm einstellbar, weil die Balken durchgehende Nuten statt fester Bohrungen haben. In der Ausführung mit Armlehnen zeigen die Zeichnungen 57 cm.
Was ist bei der Planung zuerst zu klären?
Die Stufenhöhe, vor der Ausführung und vor der Oberfläche: sie bestimmt die Geometrie der ganzen Reihe und damit alles, was danach kommt.
Einen gestuften Hörsaal massgenau planen
Fünf Schritte, die vor der Musterwahl kommen.
Stufenhöhe zuerst messen
Bis 10, bis 24 oder 24 bis 50 cm: drei dokumentierte Fälle, drei unterschiedliche Zeichnungen.
Sichtlinien gegen die Lehnenhöhe prüfen
Da die Lehnenhöhe der Stufe folgt, verändert sich das Bild der Reihe von hinten mit.
Geometrie festlegen, dann Ausführung
Gerade, Bogen ab 500 cm Radius, Stufen oder Gefälle. Erst danach feste oder klappbare Platte.
Platzabstand nach dem Aufmass bestimmen
Ab 51 cm einstellbar; mit Armlehnen sind in den Zeichnungen 57 cm angegeben.
Zubehör mit dem Raster planen
Ablagekorb, Platznummerierung, Reihenkennzeichnung und Elektrifizierung gehören in dieselbe Planungsrunde.
