Technische Informationen auf Basis der vom Hersteller angegebenen Daten.

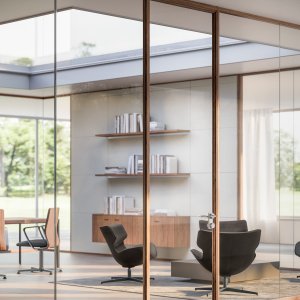

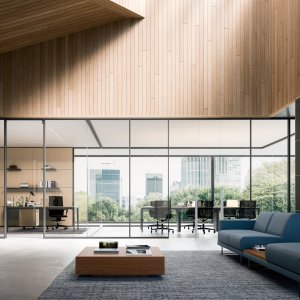

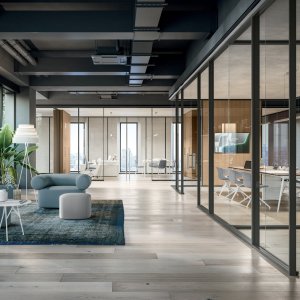

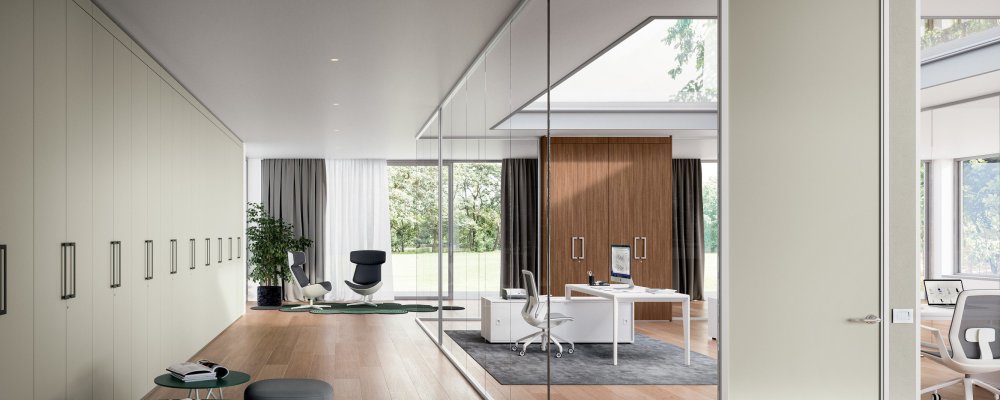

System: monolithische Glastrennwand M1-M2-M3, raumhohe Innenwände, verglast oder teilweise geschlossen
Hersteller: Quadrifoglio Group (Mansuè, Treviso, Italien)
Design: Quadrifoglio Group

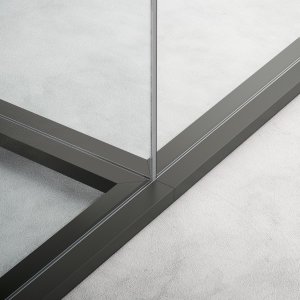

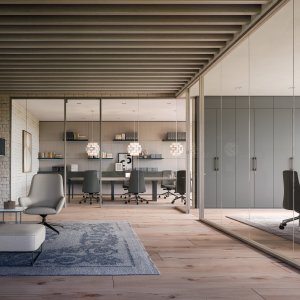

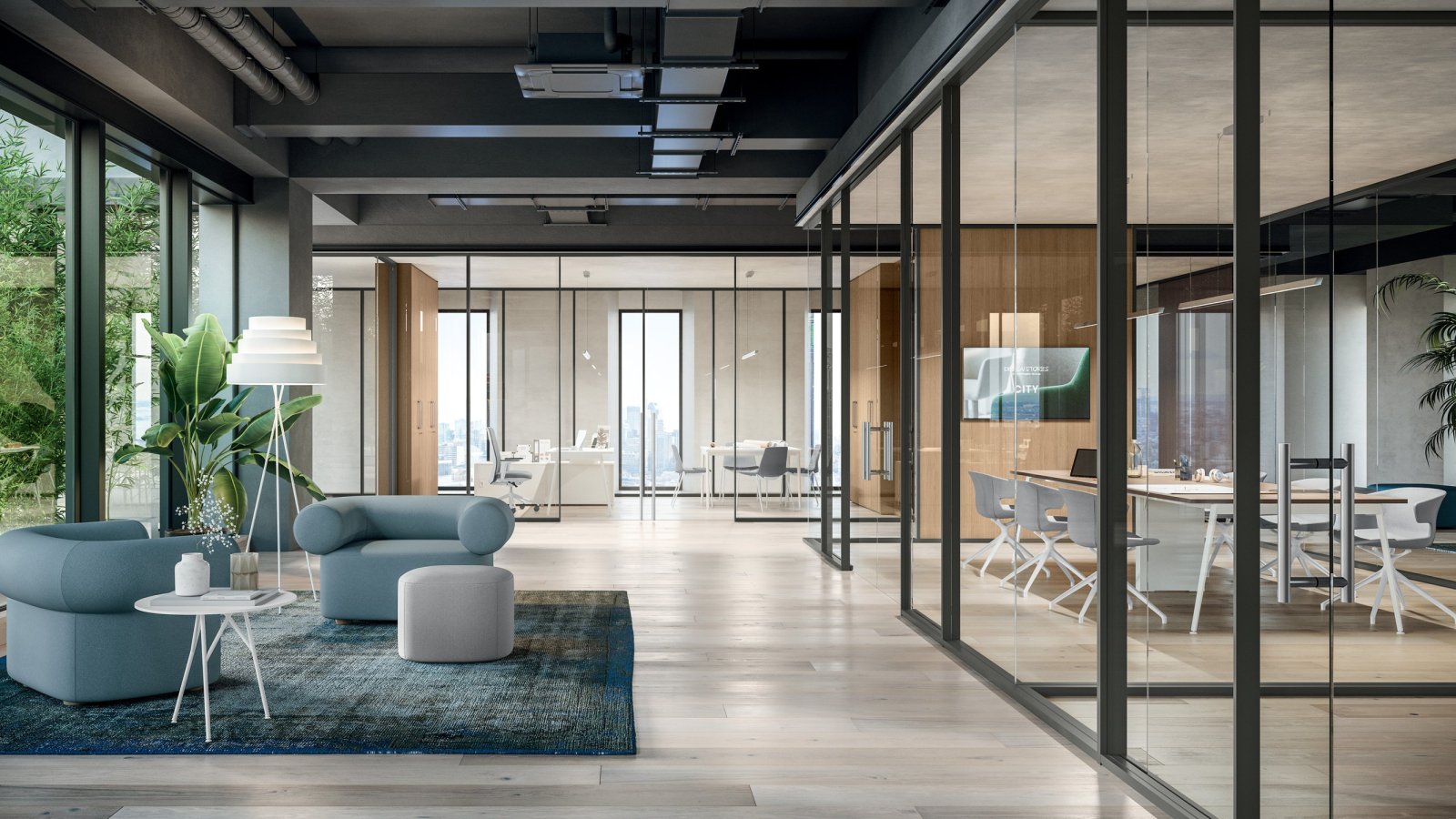

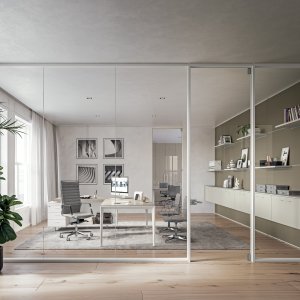

Drei Familien nach Profilquerschnitt: M1 Profil 100 × 40 mm einscheibig · M2 Profil 100 × 40 mm zweischeibig · M3 Profil 55 × 40 mm einscheibig
Höhen: von 2100 bis 3340 mm
Profile: Aluminiumstrangpressprofile 1,5 mm stark, eloxiert, auf Wunsch lackiert; dichte Dichtungen gegen Staubablagerungen; unteres Gerät zur Höhenjustierung der Scheibe um bis zu ±15 mm; Glashalter an den horizontalen Profilen gegen unbeabsichtigtes Herausfallen

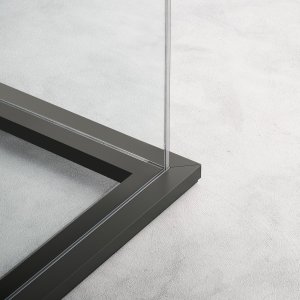

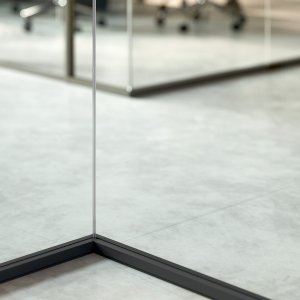

Module: Anfang und Abschluss in Glas oder Paneel, Zwischenmodule, feste 90°-Ecke, Zwei-, Drei- und Vierwegknoten (der Vierweg mit Rundprofil), Übergangsmodul Holz/Glas, Technikmodul mit Steckdosen
Höchstgewicht je Laufmeter (H 3340 mm, Glas 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

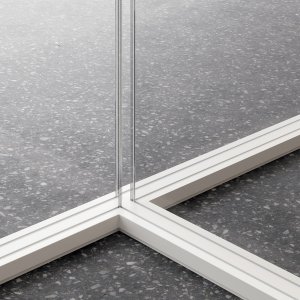

Gläser: ESG 10 und 12 mm klar oder satiniert; VSG 10,38 und 12,38 mm (PVB 0,38); Schallschutz-VSG 10,76 und 12,76 mm (PVB 0,76), auch satiniert; transparente Dichtungen für den durchgehenden Stoss der Scheiben

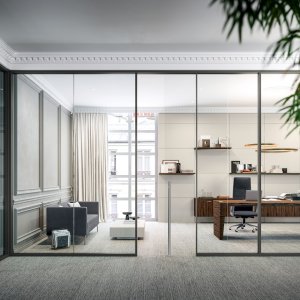

Geschlossene Paneele: Melamin serienmässig, lackiert oder holzfurniert. Bei M1 und M2 können die beiden Seiten eines Moduls unterschiedlich ausgeführt sein; bei M3 ist die Ausführung beidseitig gleich

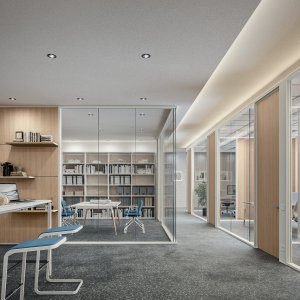

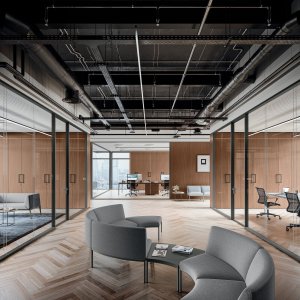

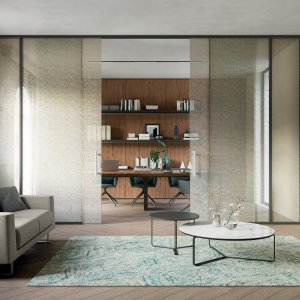

Türen: geschlossene Drehtüren 40 mm mit 2 mm schlagfester Kante; Drehtüren aus ESG 10 mm; gerahmte Glastüren (6-mm-Scheibe im Rahmen 40 × 15 mm); Schiebetüren aus ESG 10 mm, einflügelig 100-200 cm oder zweiflügelig 200-400 cm mit gedämpfter Bremsung beim Öffnen und Schliessen (Bremse nicht mit dem Profil M3 kombinierbar). Drei Pendelbänder je Flügel, Öffnung bis 180°
Erklärte Barrierefreiheit: lichte Durchgangsbreite 875 mm bei 90° geöffneter Drehtür, 837 mm bei einflügeligen Schiebetüren; Griffe bei etwa 900 mm über Boden (±50)
Zubehör: automatische Bodendichtung für bessere Schall- und Staubdichtigkeit (nicht bei Glastüren mit polierter Kante und nicht auf Teppich), Lüftungsgitter an geschlossenen Türen, elektrischer Türöffner 10-24 V mit festem Knauf und freiem Drücker für den Notausgang
Freistehende Wand: möglich mit oberem Rahmen 100 × 30 mm, unabhängig von der Decke; Ecken und Knoten müssen strukturelle Aluminiumprofile sein; die Planung wird vorab vom technischen Büro geprüft

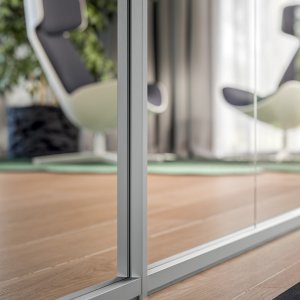

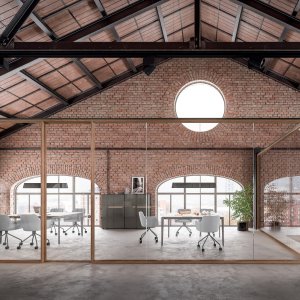

Oberflächen: Aluminium eloxiert, matt satiniert, RAL nach Wahl, Gold, Bronze, Corten, Schattengrau; Profile auch mit 0,6-mm-Vorverbund beschichtet, mit Polyurethanklebern verklebt, geschliffen und mit wasserbasiertem Acryl lackiert; Hölzer Grauulme und amerikanischer Nussbaum
Erklärte Prüfungen: Weichstossprüfung mit 50, 3, 1 und 0,5 kg (UNI 10880:2000 Abschn. 5.1-5.4); Luftschalldämmung nach UNI EN ISO 10140-2:2010 und UNI EN ISO 717-1:2013 — M1 Rw 33 bis 38 dB, M2 36 bis 42 dB, M3 33 bis 38 dB; Paneele mit Trägermaterial in Euroklasse B-s1,d0 (EN 13501-1) auf Anfrage
Nachhaltigkeit und Managementsysteme: Paneele aus 100% Recyclingholz, CATAS Quality Award CARB, Harze frei von SVHC-Stoffen; UNI EN ISO 9001:2015, 14001:2015 und 45001:2018; FSC und Pannello Ecologico
