Eine Wand, die nur an der Decke hängt, hängt am Ende an der Statik des Gebäudes. Anaunia macht daraus bei der PMI kein Versprechen, sondern ein Dokument: die statische Berechnung mit Ingenieurunterschrift ist als Position im Leistungsverzeichnis vorgesehen. Dazu gehört die Unterkonstruktion selbst: Abhängung der Schiene bis 40 cm im Lieferumfang, darüber nach Mass, Fachwerkträger dort, wo die Decke nicht tragfähig ist, und ein schalldämmendes Schott zwischen Schiene und Rohdecke, in Gipskarton oder im Aufbau der Wand.

Die schallgedämmten mobilen Trennwände PMI sind unabhängige, einzeln bedienbare Elemente von 700 bis 1200 mm Breite an einer reinen Deckenschiene, in neun Akustikklassen von A360 bis A580, Brandverhalten Klasse 1 zugelassen und auf Projekt als EI-60-Version erhältlich; der Hersteller nennt auch den Schiffbau als Einsatzfeld, mit projektweise bestätigten Zulassungen.

Dieselbe Familie umfasst die leichte PML, die Glaswände PMIV und PMC, die thermisch getrennte PMITT und die leuchtende SHINE. La Mercanti liefert Aufmass, Werkplanung und die Unterlagen für Ihren Bauingenieur in einem Dossier, in der Schweiz wie über die Grenze hinaus.

Technische Informationen auf Basis der vom Hersteller angegebenen Daten.

Modell: PMI, schallgedämmte mobile Trennwand; Hersteller Anaunia Srl, Santarcangelo di Romagna (Rimini), Italien; Made in Italy.

Typ: mobile Trennwand aus unabhängigen, schallgedämmten, einzeln bedienbaren Elementen, an einer reinen Deckenschiene aufgehängt, ohne Bodenschiene; freistehende, nicht belastbare Wand.

Versionen: PMI in neun Akustikklassen A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (die Kennung nennt den Rw-Wert); PMI EI 60 feuerwiderstandsfähig, ausschliesslich auf Kundenprojekt; PME mit halbautomatischer Bedienung; PMT Tailor Made nach Mass. Familie: PML leicht, PMIV und PMC aus Glas, PMITT für aussen, PMP als Faltwand, SHINE leuchtend.

Schalldämmung: Rw von 36 dB (A360) bis 58,1 dB (A580), geprüft nach DIN 52210 Teil 3 bzw. UNI EN ISO 140-3 und UNI EN ISO 717-1, Zertifikat eines ACCREDIA-akkreditierten Labors (Istituto Giordano); im Zwischenraum recycelbare Steinwolle, Glaswolle oder mikrozelliges Neopren je nach Klasse.

Brandverhalten und Feuerwiderstand: Wände in Klasse 1 vom italienischen Innenministerium zugelassen (Klasse 0 auf Anfrage); Platten in Klasse B-s1,d0; Version EI 60 nach EN 1364-1 auf Kundenprojekt (Modell A REI 60-90: Rw 36–46 dB, nur Standardelement).

Abmessungen: Elementbreite 700–1200 mm, Sondermasse auf Anfrage; Wandhöhe bis 12 m, Länge unbegrenzt; Stärke 106 mm mit verdecktem Profil und 110 mm mit sichtbarem Profil, 148 mm beim Modell A580; Gewicht des Standardelements 36–84 kg/m² je nach Klasse, Teleskopelement bis 95 kg/m².

Elemente: S Standard · SF mit Fenster · SP mit Anschlüssen · SA Eckelement · T- und Kreuzelemente · PS Türelement (Durchgang 900 × 2100 mm, Mindesthöhe des Elements 2500 mm) · PD Doppeltür (1800 × 2100 mm, Element 2334 mm) · TC Teleskopelement · Anfangspfosten MP und Endpfosten MA.

Konstruktion: Rahmen aus gebeiztem Stahl mit vertikalen Nut-Feder-Profilen aus Aluminiumlegierung 6060 (UNI EN 573, UNI EN 755-2), silber eloxiert 15 µm, doppelte Gummidichtungen; Deckenschienen aus Aluminium EN-AW 6005 T6, eloxiert 20 µm, Querschnitt 108 × 76 oder 108 × 88 mm je nach Elementgewicht, mit Auflageflügeln für Unterdecke oder Blende; Abhängung der Schiene bis 40 cm inklusive, darüber auf Anfrage; Fachwerkträger bei nicht tragender Struktur sowie statischer Nachweis mit Unterschrift eines zugelassenen Ingenieurs lieferbar.

Laufwerk: jedes Element an 1 oder 2 hochfesten Stahlbolzen Ø 12 mm in Laufwagen aus geräuscharmem Kunstharz Ø 50 oder 62 mm, vertikale Achse, zwei Radialkugellager und Vorrichtung für Weichen und Kreuzungen; Parkanordnungen Typ A bis Typ H im technischen Katalog.

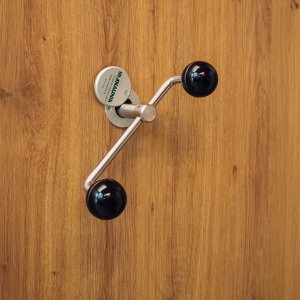

Schliessmechanik: teleskopische Aluminiumleisten mit Dichtungen, Hub 25 mm oben und unten, Federdruck 1500 N je Element; abnehmbare Kurbel auf der Rückseite jedes Elements, beim Teleskopelement frontal; Teleskopelement mit seitlichem Ausgleich 100 mm (ein Laufwagen) bzw. 150 mm (zwei Laufwagen); Höhenregulierung jedes Elements ohne Ausbau der Unterdecke; Anpassung vor Ort ± 10 mm in der Höhe und ± 30 mm in der Breite.

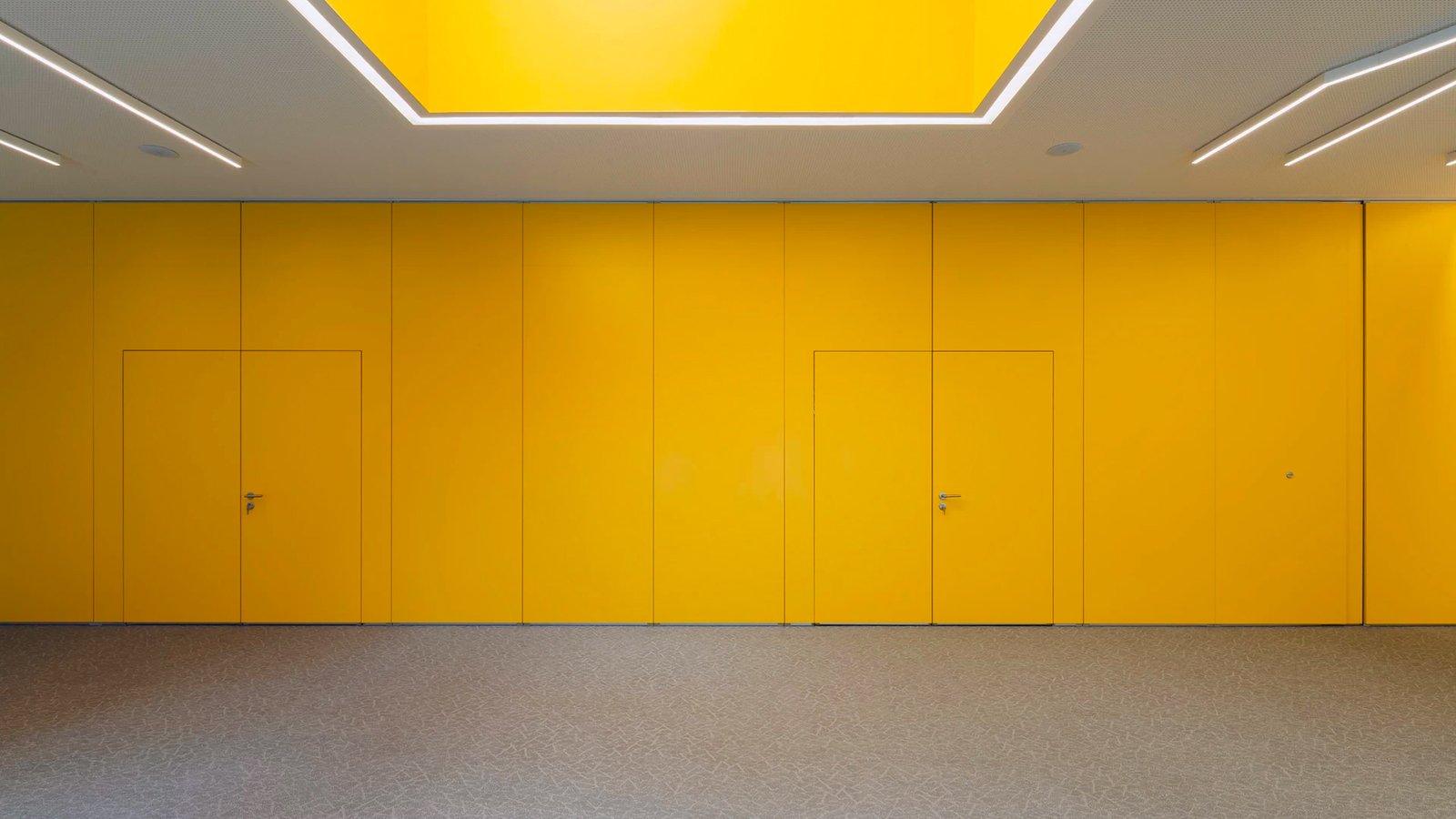

Türen: drei verdeckte Bänder, gleiche Stärke wie die Wand, in einer Muschel eingelassener Griff, doppelte Absenkdichtung, zwei Verriegelungsbolzen in Bodenhülsen; Tür wird beim Verfahren des Elements automatisch verriegelt; Optionen: Glastür, feste Türen an der Raumwand, rote Panikstange.

Platten und Oberflächen: Spanplatten 16 mm, Dichte 750 kg/m³, Klasse E1, CE-gekennzeichnet (EN 13986 P2), maximale Breite 120 cm, unabhängig vom Rahmen höhenverstellbar; Oberflächen in CPL-Laminat 0,4 mm (weiss, elfenbein, grau), HPL 0,9 mm in Farb- oder Holzdekor, Melamin, streichfertig, Echtholzfurnier, Lackierung nach RAL, Pantone oder transparent mit 25 Gloss, Leder, Stoff, Teppich; bauseits gestellter Bezug möglich; unterschiedliche Oberflächen auf beiden Seiten; Aluminiumfarben auf Anfrage.

Zertifizierungen des Herstellers: Anaunia erklärt ISO 9001 und ISO 14001, Prüfungen in akkreditierten, von den zuständigen Ministerien anerkannten Laboren, ökologische und recycelbare Materialien.

Verwendungszweck: Innenräume: Kongresszentren, Schulungsräume, Büros, Banken, Theater, Messehallen, Restaurants und Hotels; der Hersteller nennt auch den Schiffbau als Einsatzfeld (Programm Tailor Made): maritime Zulassungen werden projektweise anhand der Herstellerunterlagen bestätigt.

Service und Wartung: Aufmass auf der Baustelle und Werkplanung im Lieferumfang enthalten; Transport, Abladen und fachgerechte Montage auf Anfrage; Programm des Herstellers mit regelmässigen Kontrollen und vorbeugenden Eingriffen; technische Datenblätter als PDF und DWG-Zeichnungen zum Download.

La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in der ganzen Schweiz.

Dokumente und Kataloge

Anaunia Katalog Bürotrennwände Freespace Katalog Bürotrennwände Anaunia Technisches Datenblatt PMI CAD & 3D

Teilen Sie uns mit, welche Oberflächen Sie beurteilen möchten

CHF 150

Betrag wird mit der ersten Bestellung verrechnet

Häufige Fragen

Heizt man mit einer geschlossenen PMI nur noch den genutzten Teil?
Der Hersteller nennt eine sehr gute Wärmedämmung der Elemente als Eigenschaft der Serie, damit nur der belegte Bereich beheizt werden muss; die Dämmung im Zwischenraum ist je nach Klasse Steinwolle, Glaswolle oder mikrozelliges Neopren.
Lässt sich in eine geschlossene PMI-Wand ein Fenster setzen?
Ja, mit dem Element SF: die Verglasung sitzt mindestens 200 mm unter der Oberkante und 300 mm von den Seiten entfernt, sodass ein geschlossener Raum weiterhin Tageslicht aus dem Nachbarsaal erhält.
Gibt es eine Ausführung ohne Handkurbel?
Die halbautomatische PME bewegt die Ausgleichsleisten gegen Boden, Schiene und Pfosten mechatronisch mit 24 Volt; ausgelöst wird sie über Schlüsselschalter und Taster beim Teleskopelement.
Können beide Wandseiten unterschiedlich aussehen?
Ja: jede Seite erhält ihre eigene Oberfläche aus CPL, HPL, Furnier, RAL-Lack, Leder, Stoff oder Teppich, und Anaunia akzeptiert auch einen bauseits gestellten Bezug.
Wie breit darf ein einzelnes PMI-Element sein?
Zwischen 700 und 1200 mm, Sondermasse auf Anfrage; die Wand selbst hat keine Längenbegrenzung, weil sich unabhängige Elemente bis zur Raumbreite aneinanderreihen, mit je einem Anfangs- und Endpfosten.

So reinigen und pflegen Sie eine PMI-Wand richtig

Fünf Handgriffe, mit denen die Oberflächen, Dichtungen und Griffe der mobilen Trennwand PMI von Anaunia im Alltag gepflegt werden.

Oberflächen trocken abwischen
Laminat und Melamin der PMI von Anaunia werden mit weichem, leicht feuchtem Tuch und neutralem Reiniger gepflegt; Scheuermittel bleiben im Schrank.
Furnier und Lack schonend behandeln
Bei furnierten oder lackierten PMI-Elementen genügt ein trockenes Tuch; Flüssigkeiten werden sofort aufgenommen.
Stoff und Leder wie Polster pflegen
Bespannte PMI-Flächen werden abgesaugt oder mit der vom Bezugslieferanten vorgesehenen Methode gereinigt.
Dichtungen frei halten
Die Gummidichtungen der Leisten und Türen der PMI werden regelmässig von Staub befreit, damit sie sauber anliegen.
Griffe und Bänder jährlich prüfen
Muschelgriffe, Bänder und Bodenhülsen der PMI gehören in die jährliche Kontrolle; La Mercanti gibt die Wartungsvorgaben von Anaunia schriftlich weiter.
