www.60 von Archiutti: die Bürotrennwand mit 4,2 cm für die Steckdose und 17,5 cm für die Kabel
Eine Glaswand ist erst dann Büro, wenn irgendwo ein Schalter sitzt. Archiutti hat bei www.60 die Masse dafür festgelegt: Pfosten von 4,2 cm nehmen Schalter und Steckdosen auf, Durchführungen von 17,5 cm tragen die Kabel vertikal, und die Umlaufprofile führen Leitungen bis 15 mm Durchmesser. Die Einsätze sind für Bticino oder Vimar vorbereitet, also für zwei Hersteller, die ein Schweizer Elektroplaner kennt und deren Rahmen er einzeichnen kann, bevor die Wand bestellt ist. Das Netzwerk liegt in der Wand, nicht in einem Kanal davor.

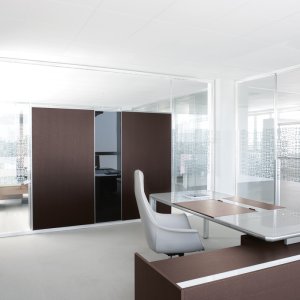

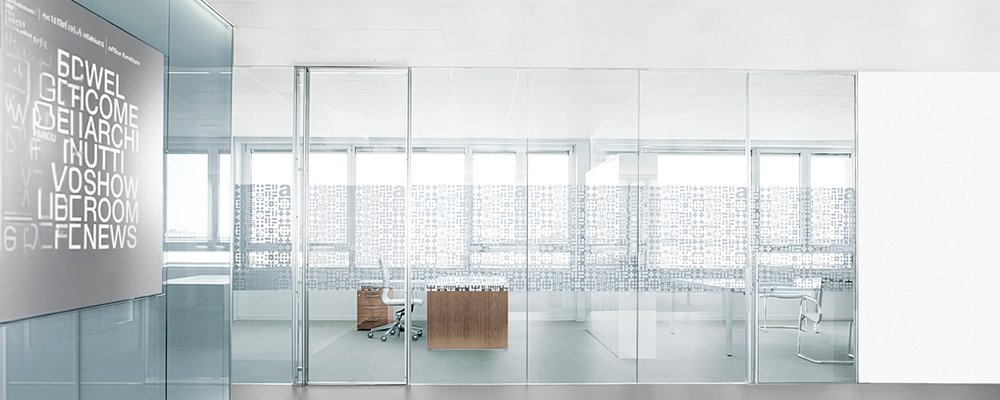

Die übrigen Elemente des Systems von ambostudio sitzen auf demselben 60-mm-Profil, sichtbar oder verdeckt: doppelt und einfach verglaste Bürotrennwände, Vollpaneele in Holz, Glanz, Matt oder Farbe, schallabsorbierende und ausrüstbare Paneele, integrierte Schränke und Konsolen, Schiebe- und Pendeltüren, LED-Bänder im Rahmen. Die Glasversion, die Holzversion und die weiteren Konfigurationen erreichen 3000 mm und halten ein Bild über das Geschoss.
La Mercanti zeichnet Pfosten und Durchführungen in den Elektroplan ein, bevor die Wand bestellt wird; die Termine werden schriftlich bestätigt.
Modell: www.60, Trennwandsystem für Büros; Produktdesign ambostudio; Hersteller Archiutti SpA, Olmi di San Biagio di Callalta (Treviso), Italien; Made in Italy.

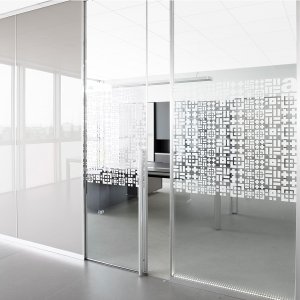

Typ: Bürotrennwand auf einem tragenden Umlaufprofil von 60 mm, Glas- und Vollpaneele bündig auf demselben Profil; Umlaufstruktur sichtbar, halbverdeckt oder verdeckt, unter oder in der Decke, auf oder im Boden.

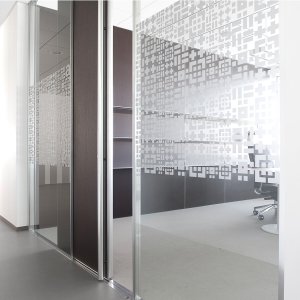

Versionen und Konfigurationen: Doppelverglasung mit sichtbarem Profil · Einfachverglasung mit verdecktem Profil, Scheibe mittig oder seitlich bündig · Vollpaneel doppelt · schallabsorbierendes/schalldämmendes Doppelpaneel · ausrüstbares Doppelpaneel · Doppelverglasung mit bündig integriertem ausrüstbarem Doppelpaneel · integrierte Schränke, bündig oder axial, auf Doppel- oder Einfachverglasung · integrierte Konsolen · Schiebe- und bündige Pendeltüren · Wandverkleidungsversion · integrierter Touchscreen-Monitor · LED-Bänder in den Profilen.
Abmessungen: Höhe bis 3000 mm; integrierte Schränke H 203 cm mit einer Tür und fünf Fächern; Konsolen im Raster von 40 cm ab 73 cm über dem Boden, maximal vier gegenüberliegende Ebenen; Toleranz bei Höhendifferenz ± 10 mm (± 4 mm an der Schiebetür); Durchgang Schiebetür 850 mm, Pendeltür 890 mm mit Öffnung bis 135°; Türgriff H 115 cm oder raumhoch.

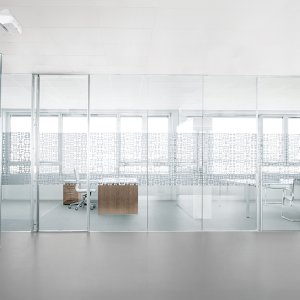

Konstruktion: tragende Umlaufprofile von 60 mm; obere Klemmbefestigung und dreiseitige Verzahnung; Verbindungen zwischen den ästhetisch-strukturellen Flächen aus transparentem, kristallklarem Polycarbonat; tragendes Akustikschott mit 100 kg/lfm über der abgehängten Decke, wo vorgesehen; Montage nach EN-Normen mit fachgerechter Befestigung der oberen Profile.

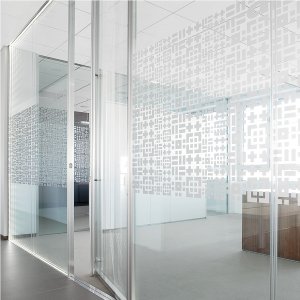

Türen: innenliegende Schiebetür (Durchgang 850 mm) oder bündige Pendeltür (890 mm, Öffnung bis 135°), mit sichtbarem oder verdecktem Umlaufprofil; Griff H 115, raumhoch oder mit Bodenverriegelung; die Pendeltür sichert die akustische Privatsphäre auch in transparenter Glasausführung.

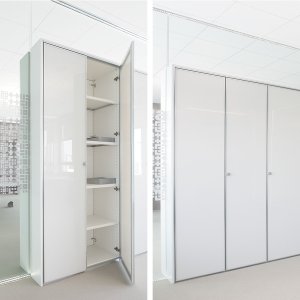

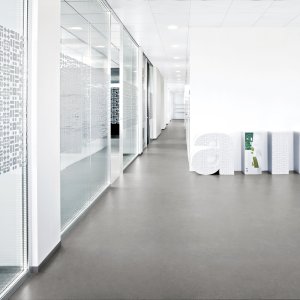

Schränke und Konsolen: einzelne, in die Wand integrierte Schränke mit Türen, die wahlweise von beiden Seiten öffnen, bündig zu einer Wandseite oder axial; schmale Metallkonsolen auf dem Vollpaneel und auf der Doppelverglasung, ein- oder beidseitig.
Akustik: Schalltrennung zwischen Räumen durch Doppelverglasung oder schalldämmendes Doppelpaneel; Raumkorrektur durch das schallabsorbierende Doppelpaneel; unterschiedliches Verhalten je nach Einbau in oder unter Decke und Boden; Werte je Konfiguration werden auf den Herstellerunterlagen bestätigt.
Beleuchtung: LED-Bänder oben und unten oder umlaufend in den Profilen, 4,8 + 4,8 W/m bei 5500 K, rund 300 Lux gemessen in 90 cm Höhe.
Installationen: Profile führen Kabel bis Ø 15 mm; Pfosten für Schalter und Steckdosen 4,2 cm und Kabeldurchführungen 17,5 cm für den vertikalen Verlauf; vorbereitet für Einsätze von Bticino oder Vimar.
Sicherheit: bei Bruch durch Stoss oder Naturereignisse bleiben Gläser und Paneele dank oberer Klemmung und dreiseitiger Verzahnung in ihrer Ausgangsposition; Brandverhalten laut Hersteller: Glas Klasse 0, Paneel Klasse 1.
Transparenz und Oberflächen: Klarglas, teilweise abgeschirmt mit aufgebrachter Grafik, satiniert oder opak; Oberflächen Glanz, Matt, Holz und Farbe; im Laufe der Zeit veränderbar mit vollständiger Rückgewinnung der Komponenten.
Zertifizierungen des Herstellers: Archiutti erklärt UNI EN ISO 9001:2015, UNI EN ISO 14001:2015 und FSC-STD-40-004 (Unternehmenszertifikate; Anwendbarkeit auf das einzelne Produkt projektweise bestätigt).
Verwendungszweck: Innenräume: Chef- und Sachbearbeiterbüros, Sitzungszimmer, offene Flächen, die in akustisch getrennte Räume unterteilt werden; kombinierbar mit den Kollektionen von Archiutti.
